PCB multistrat

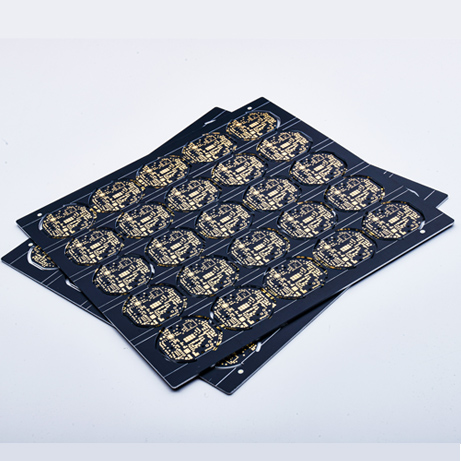

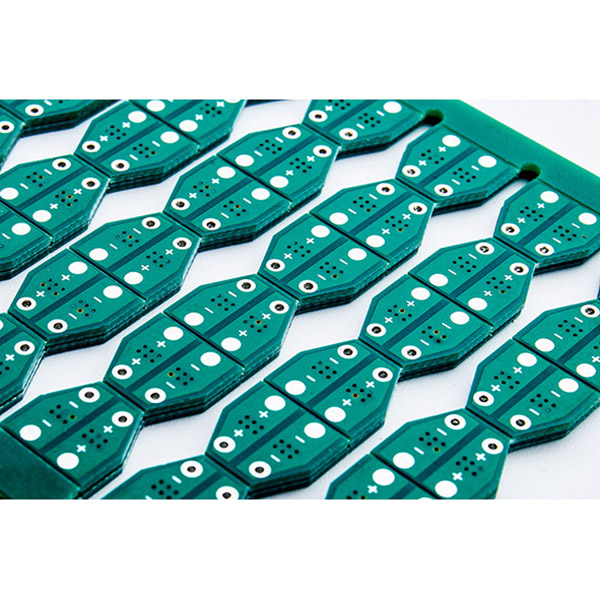

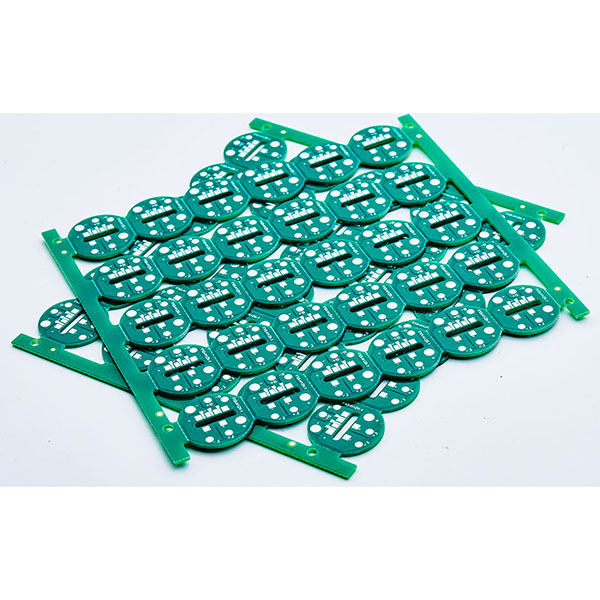

Introducere a produsului PCB multistrat

De obicei, placa PCB goală pe care o vedem vede doar masca de lipit de suprafață, PAD și caractere de matase, dar nu putem vedea aranjamentul și numărul de straturi ale liniilor din interior. De fapt, nu este atât de simplu pe cât vezi. Pe măsură ce tehnologia PCB s-a îmbunătățit și cererea consumatorilor pentru electronice a crescut, PCB-urile multistrat au trecut de la plăci de bază cu 2 straturi la plăci cu 4, 6 și până la 10 până la 30 de straturi de dielectrici și conductori. De ce crește numărul de straturi? Având mai multe straturi, îmbunătățește capacitatea plăcii de a distribui puterea, de a reduce diafonia, de a elimina EMI și de a accepta semnale de mare viteză. Numărul de straturi utilizate pentru un PCB multistrat depinde de aplicație, frecvența de operare, densitatea pinului și cerințele stratului de semnal.

Cu o stivă cu două straturi, stratul superior (adică stratul 1) este folosit ca strat de semnal. O stivă cu 4 straturi folosește straturile de sus și de jos (sau straturile 1 și 4) ca straturi de semnal, iar în această configurație, straturile 2 și 3 sunt folosite ca plane. Stratul preimpregnat leagă două sau mai multe panouri cu două fețe împreună și acționează ca un dielectric între straturi. Un PCB cu 6 straturi adaugă 2 straturi de cupru, cu straturile 2 și 5 ca planuri. Straturile 1, 3, 4 și 6 transportă semnale.
Trecând la structura cu 6 straturi, straturile interioare 2 ~ 3 (când cu două fețe) și 4 ~ 5 (când cu două fețe) sunt straturi de miez cu preimpregnat (PP) cuprins între miezuri. Deoarece materialul preimpregnat nu este complet întărit, materialul este mai moale decât materialul de bază. Procesul de fabricare a PCB-ului multistrat aplică căldură și presiune întregului stivă și topește preimpregnatul și miezul de fibre, astfel încât straturile să se poată lega împreună.
PCB multistrat adaugă mai multe straturi de cupru și dielectric la stivă. Într-un PCB cu 8 straturi, cele 7 rânduri interioare de lipici dielectric împreună cele 4 straturi plane și cele 4 straturi de semnal. Plăcile cu 10 până la 12 straturi măresc numărul de straturi dielectrice, păstrează 4 straturi plane și măresc numărul de straturi de semnal.

Electronice de larg consum, echipamente de comunicații, echipamente medicale, surse de alimentare și electronice auto și alte domenii.

Plăcile de circuite multistrat PCB sunt rezistente la oxidare. Diverse structuri, densitate mare și tehnologii de acoperire a suprafeței asigură calitatea și siguranța plăcilor de circuite, care pot fi utilizate cu încredere.

Î1: Am un document Gerber PCB cu mai multe straturi și vreau să mut câteva circuite și să înlocuiesc componente, mă puteți ajuta cu el?
A1: Desigur, avem ingineri seniori PCB. Designul PCB cu mai multe straturi este avantajul nostru. Vă rugăm să trimiteți informațiile Gerber la pcb@jbmcpcb.com.
Î2: Majoritatea PCB-urilor cu mai multe straturi sunt straturi cu numere pare și există câteva straturi impare?
A2: Da, majoritatea straturilor PCB sunt straturi pare, cum ar fi 4L și 6L comune. Straturile cu numere pare sunt mai avantajoase decât straturile impare în ceea ce privește costul, structura și stabilitatea produsului.
Î3: Avem prea multe produse electronice în viața noastră. Cum să proiectați un PCB cu mai multe straturi pentru a reduce radiația?
A3: JBPCB are o echipă senior de peste 12 ani și a acumulat o experiență bogată în producția de PCB, de la proiectare, cercetare și dezvoltare până la producție. Una dintre măsurile de control al sursei de radiație este schimbarea PCB-ului de 2L cu PCB-ul de 4L. Aceasta este caracteristica de bază a curentului. Fiți dispus să alegeți calea cu cea mai mică impedanță.
